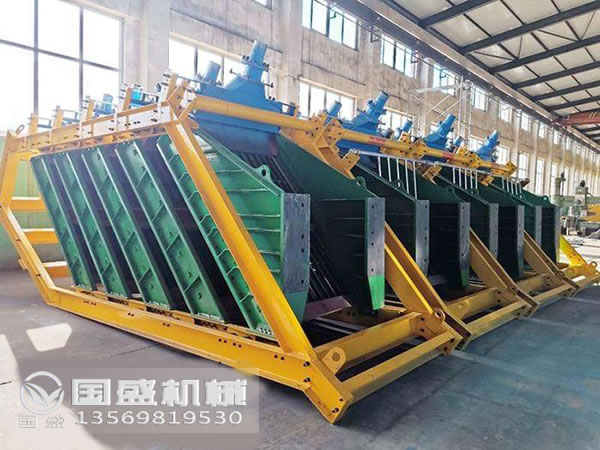

叠层振动筛

叠层振动筛是一款专门针对潮湿细颗粒物料高效筛分的振动筛产品，占地面积较小，但是却拥有超高的容量，该设备采用高质量、高开孔率防堵耐磨聚氨酯筛网，而且又组成了五层的独立筛框进行多路并联，能够很好的对细粒和微细粒物料进行有效的筛分，在一定程度上大大节省了生产加工中的分级成本，让潮湿细颗粒的处理效果变的出乎您的想像，对湿式细粒物料分级技术高、筛分效率高、处理能力大，这是以往任何振动筛设备都无法达到的筛分成效，所以能够给生产企业带来显著的经济效益。

叠层筛优势

1.该设备占地面积小可实现多路并联，全部筛框采用叠加的结构形式，扩展了原有的多路给料原理。把多个筛机的有效筛分面积合并成一台筛机的占地面积，提高了筛分的效率和处理量，使整个设备显得更加紧凑，也让生产现场的安装增加了灵活性。

2.筛框采用橡胶弹簧悬挂支撑，噪音低，功耗小，设备动负荷小，所以对安装基础无特殊要求。

3.采用高质量、高开孔率、防堵耐磨聚氨酯筛网，采用专门的分矿器分流和给矿器，强制矿浆分配给矿，使物料在保证大产量的前提下也能均匀的铺展于筛面，从而降低了矿浆由于过快的流动速度对筛网的冲击，增加了筛网的使用寿命，平均寿命大于6个月。

4.该设备的表面采用防腐耐磨喷胶处理，筛箱外部全部采用聚氨酯喷涂工艺，喷涂厚度达2-3mm，使筛箱的耐磨腐蚀程度大大提高，筛箱板材采用低合金高强度结构钢，制作采用数控切割工艺，筛箱整体热处理消除应力，彻底避免筛箱二次变形，有效的增加了设备的防腐性和耐磨性，从而很好的延长设备使用寿命。

5.在制作时，该设备会设计会变频控制，可以有效的控制筛分效率。

6.叠层振动筛的振动部件为振动电机，该设备采用双振动器配置，能耗低，效率高，电机安装使用螺纹防松技术，不松动，保证振源的可靠性，加上直线式振动运动方式，使得筛分物料的流动区域变长，传递速度变快，更大的满足了筛分能力和筛分效果。

工作原理

市面上的振动筛设备大部分都是由一个独立的筛框来完成筛分过程的，而叠层振动筛有所不同，较为另类，该设备是由多个筛框，一般有5个筛框，它们是同时独立进行分级工作的。矿浆物料从分矿器上部或下部给入，经分矿器均匀分成多路，再经给矿软管分别进入多个给矿器。给矿器把矿浆物料均匀地洒在筛面上端。筛面上的物料由于连续受到高频率小振幅的振动，在倾斜的筛面上做作连续的跳跃，使物料分散，细粒物料在调匀的过程中透过筛孔，称为筛下产品，而大于筛孔的物料在倾斜的筛面上作连续的向前跳跃，*后跳出筛网成为筛上产品，完成筛分过程。

技术参数

型号	宽度 (mm)	长度 (mm)	高度 (mm)	较大动态负载（Kg）	静载荷/重量（Kg）
叠层振动筛单层	1643	2553	2252	203--50HZ	1134
叠层振动筛单层	1643	2553	2252	135--60Hz	1134
叠层振动筛双层	1643	3186	3312	203--50HZ	2722
叠层振动筛双层	1643	3186	3312	135--60Hz	2722
叠层振动筛三层	1643	3834	3651	203--50HZ	3402
叠层振动筛三层	1643	3834	3651	135--60Hz	3402
叠层振动筛四层	1643	4569	4033	203--50HZ	4082
叠层振动筛四层	1643	4569	4033	135--60Hz	4082
叠层振动筛五层	1643	5131	4326	203--50HZ	4990
叠层振动筛五层	1643	5131	4326	135--60Hz	4990
